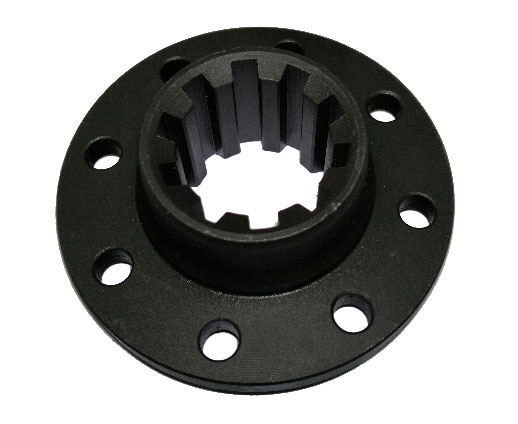

Ступица ведомого диска сцепления КамАЗ 14-1601142

Сцепление служит для кратковременного отсоединения работающего двигателя от коробки передач и ведущих колес и плавного его подключения в момент трогания с места автомобиля, а также для переключения передач в коробке передач в процессе движения. Дополнительно сцепление служит для предохранения деталей двигателя и коробки передач от перегрузок, которые возникают при некоторых дорожных ситуациях (резкое торможение или разгон). Сцепление устанавливается только на автомобилях с механической коробкой передач.

Сцепление автомобилей КамАЗ сухое двухдисковое, с периферийным расположением нажимных пружин, позволяющее передавать крутящий момент от двигателя к коробке передач до 650 Н*м. Привод управления сцепления гидравлический, с пневматическим усилителем.

Ведомый диск изготовлен из стали. В центре диска имеется отверстие для установки ступицы. В диске выполнены восемь окон для пружин демпфера. По периферии диска с обеих сто­рон приклепаны заклепками фрикционные накладки, изготов­ленные из асбестовой композиции.

Ступица имеет внутренние шлицы, которыми устанавливает­ся на шлицах первичного вала коробки передач. В ступице так­же выполнены восемь окон для пружин демпфера.

При неравномерной работе двигателя крутильные колебания от двигателя могут передаваться в трансмиссию. Это особенно опасно, когда частота собственных угловых колебаний транс­миссии совпадает с частотой крутильных колебаний. В этом случае наступает резонанс и нагрузка на детали трансмиссии резко увеличивается, что может привести к поломке их. Вынуж­денные крутильные колебания в трансмиссии, в свою очередь, могут передаваться в двигатель, что резко увеличивает нагруз­ку на его детали. Поэтому для предохранения от резонансных крутильных колебаний валов в ведомых дисках сцепления уста­навливаются демпферы (гасители крутильных колебаний).
